云台山小寨沟景区在既有工字钢人字顶支架上直接加装18套人字顶电动伸缩天幕，不拆改主体结构、不压缩游客通行尺度，把原本晴天暴晒、雨天无处躲避的露天排队通道，改造为可应对山区多变天气的全天候接待空间。项目采用分组电控与模块化折叠，支持集中总控与现场遥控按需开合。

项目概览

项目名称：云台山小寨沟景区游客回型排队通道遮阳改造

项目地点：河南省焦作市云台山风景名胜区

客户类型：5A级旅游景区文旅运营单位

施工区域：小寨沟景区游客回型排队通道

产品配置：人字顶电动伸缩天幕18套，沿回型动线模块化排布

安装方式：保留原有工字钢人字顶支架，天幕系统吊装固定于钢结构上方

型材与表面：砂灰色6063-T5铝合金型材，耐候氟碳喷涂

连接五金：不锈钢防锈配件

篷布材质：3D钻纹PVC面料，抗UV处理，抗霉变，双面自洁涂层，欧标B1级阻燃

排水方式：人字顶自带排水坡度＋疏导雨水槽，雨水导入中空立柱排出

控制方式：分组电控，集中总控＋现场遥控，可外接风雨感应装置

交付内容：深化设计与吊装施工；原通道护栏、座椅与排队空间全部保留

一、项目背景：露天排队通道的三重难题

云台山风景名胜区位于河南省焦作市，是国家5A级旅游景区，以“北方岩溶地貌”列入首批世界地质公园名录，同时拥有国家重点风景名胜区、国家森林公园、国家水利风景名胜区、猕猴自然保护区等身份，2021年获批全国科普教育基地，2024年获授权使用“美豫名品”公共品牌旅游景区。

景区客流高峰集中在夏季，而小寨沟的排队通道是全露天回型布局，游客在该区域的停留时间较长，问题也就集中暴露出来。

一是暴晒。夏季正午强光直射，通道内没有遮挡，排队体验差，高温时段还存在中暑风险。

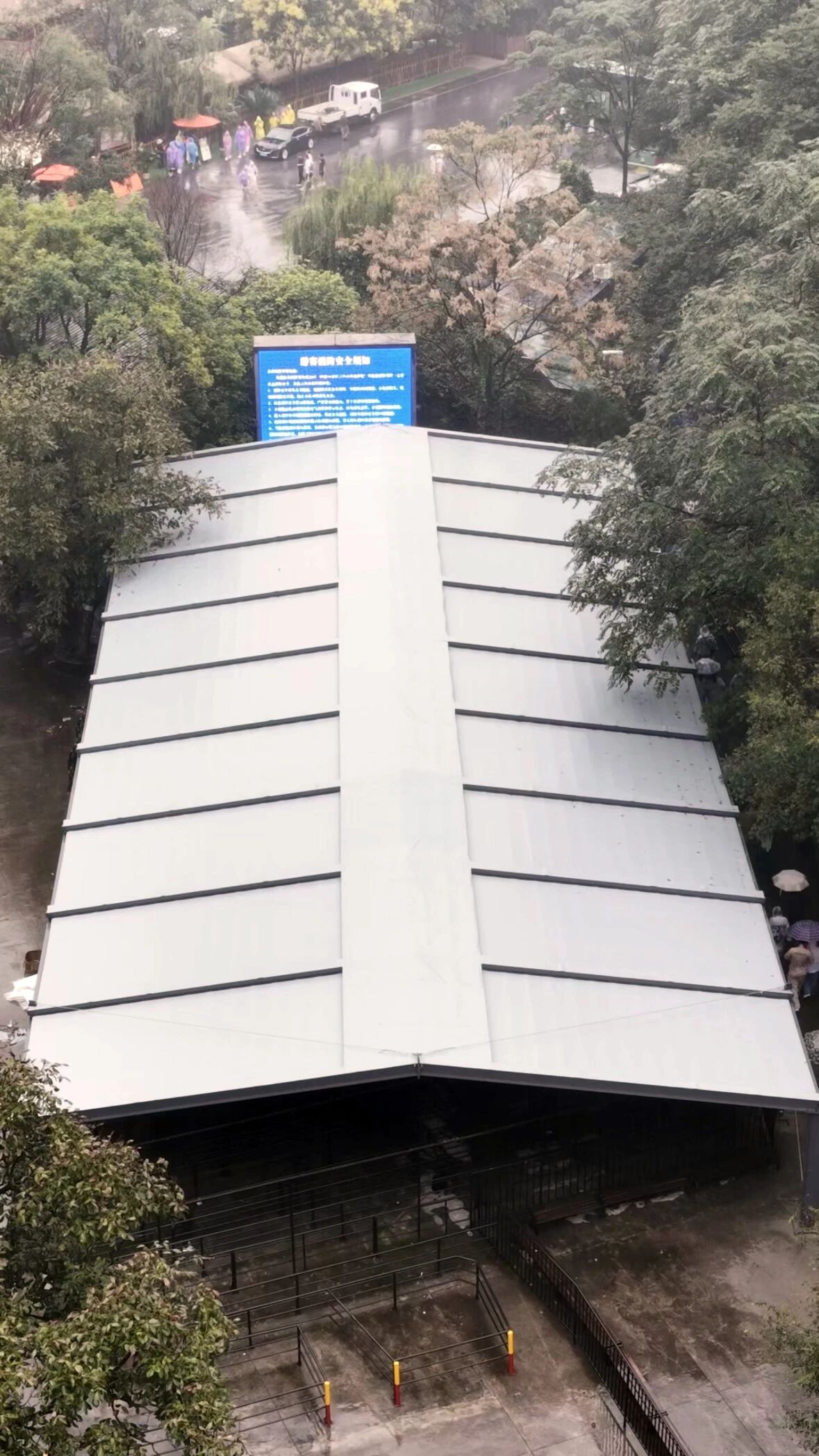

二是骤雨。山区天气变化快，短时强降雨来得突然，通道本身狭窄，游客频繁撑伞收伞，既影响秩序也带来安全隐患。

三是损耗与口碑。通道内的地面设施与导向标识长期日晒雨淋，老化加速；恶劣天气引发的体验问题，持续消耗景区的运营成本与口碑。

二、方案思路：保留主体、顶部加装

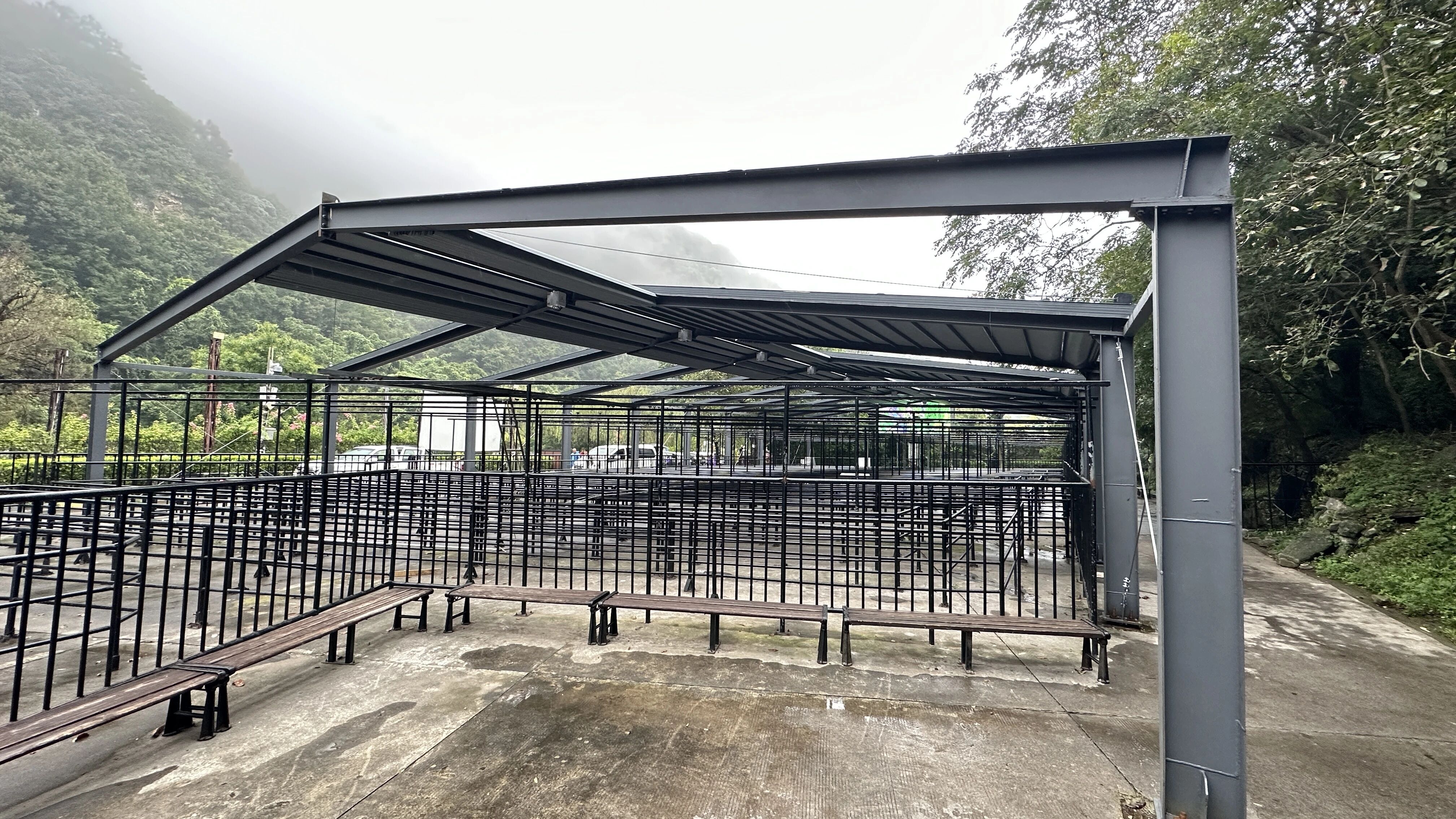

老景区改造最怕两件事：大拆大建，以及施工影响旺季运营。云台山这次采用的是“保留主体、顶部加装”的轻量化方案——现场原有的工字钢人字顶支架不做大幅改动，天幕系统直接吊装固定在钢结构上方。

原通道的护栏、座椅和排队空间全部保留，天幕轨道与主梁不向地面延伸，不额外压缩游客通行尺度。18套天幕沿回型动线模块化排布，覆盖整条迂回排队通道。

这种做法的价值不只在施工效率。景区可以在控制整体造价的前提下，完成从露天排队到全天候接待的功能升级，同时把改造对正常运营的干扰压到较低水平。

三、关键技术配置

顶部覆盖与排水

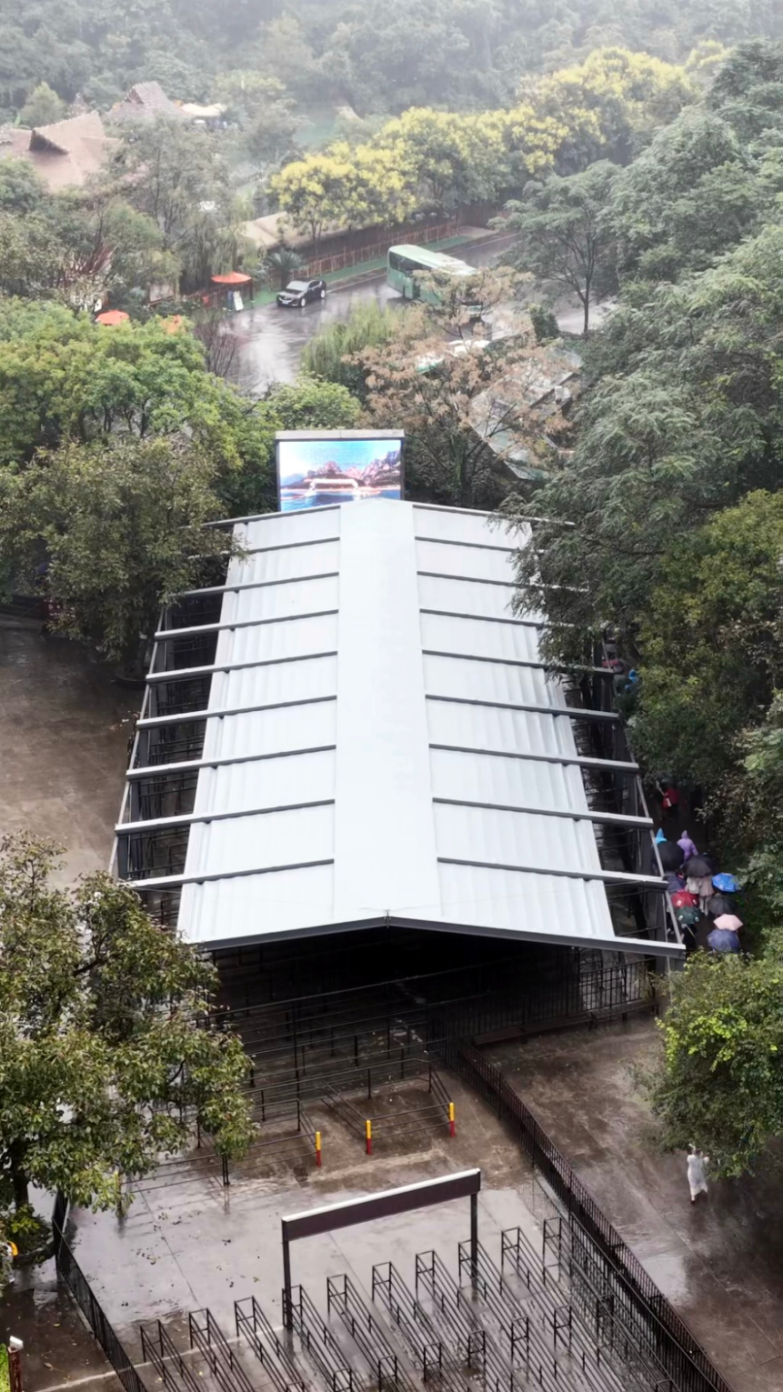

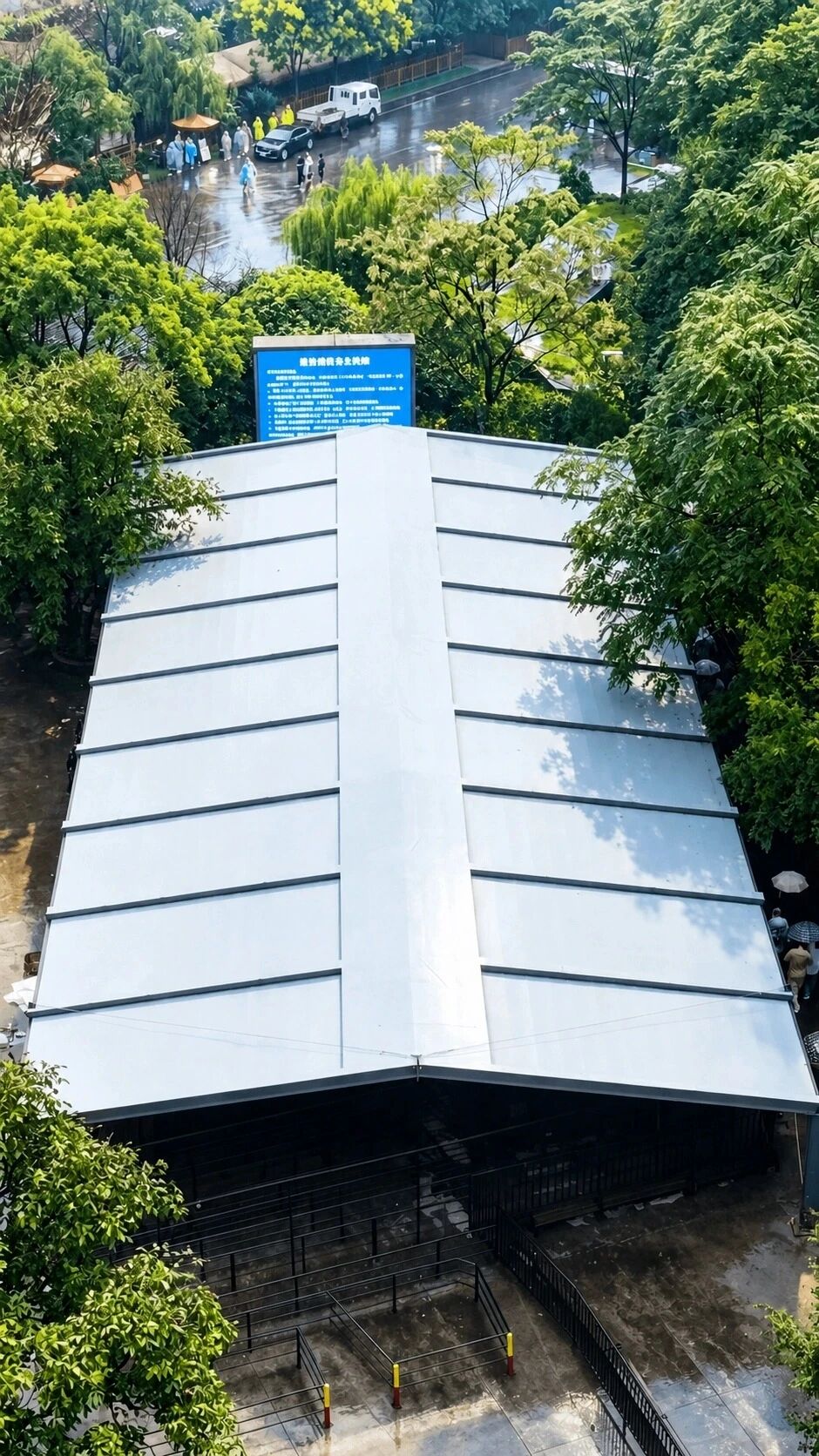

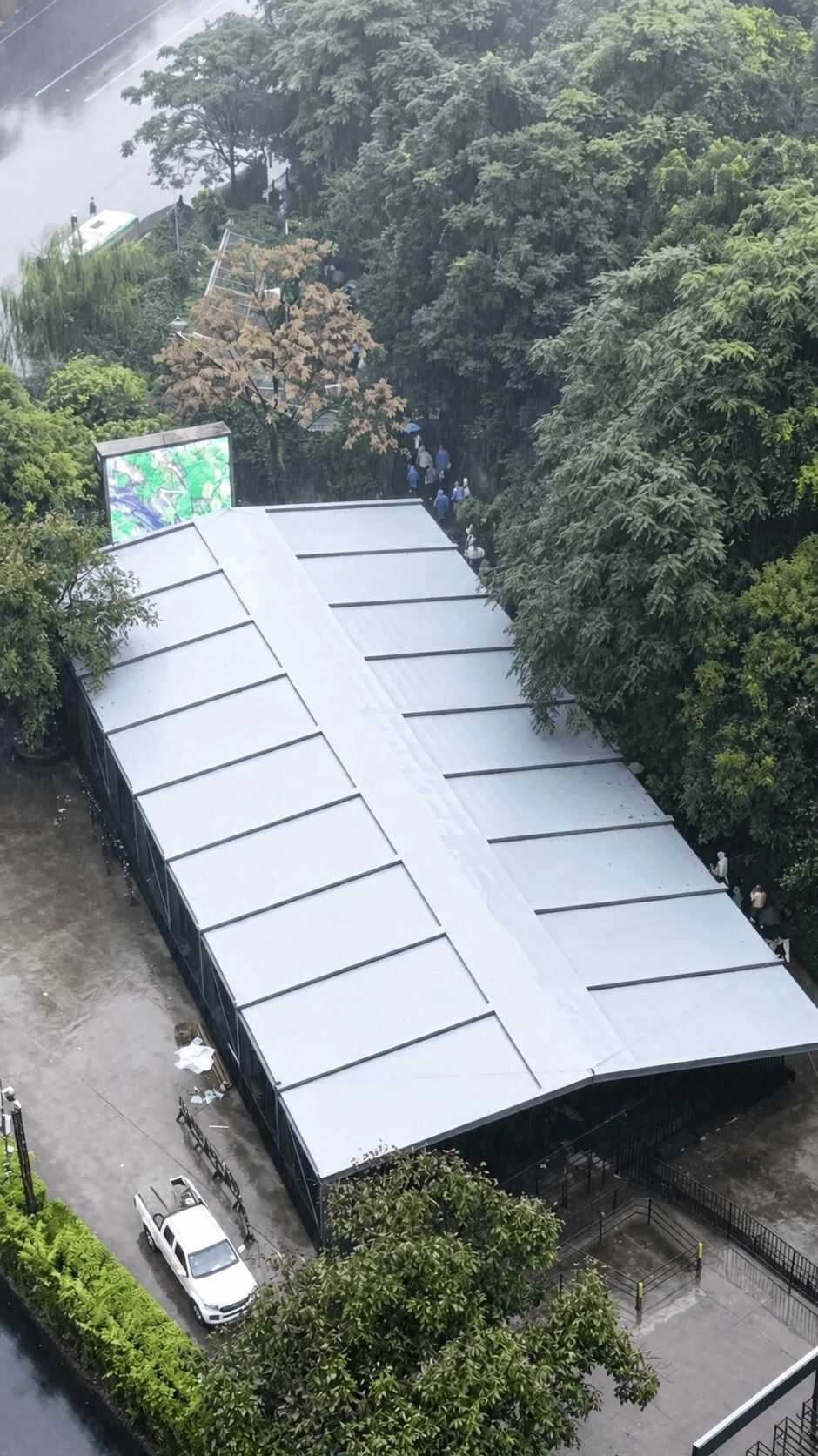

18套人字顶天幕按回型通道动线整齐排布，将原本缺乏遮蔽的排队区域完整覆盖。人字顶结构自带排水坡度，配合疏导雨水槽设计并严格控制排水角度，雨水沿顶部向两侧快速导出，再经中空立柱排走，减少积水对通道使用的影响。

面料与遮光性能

篷布采用重磅PVC面料，经抗UV处理，具备高遮光与防水性能。夏季强光被有效削弱，游客不必在烈日下长时间暴晒；山区突降短时降雨时，篷布能够为排队通道提供连续遮挡，游客无需在狭窄通道内频繁撑伞、收伞。灰色面料与砂灰色铝合金型材相互协调，既降低视觉压迫感，也与山林景区的整体环境保持克制的融合感。

型材耐候与防腐

整套天幕的轨道与主梁采用砂灰色6063-T5铝合金型材，表面进行耐候氟碳喷涂，在提升耐候性的同时，与现场工字钢支架形成协调统一的色彩关系。连接五金采用不锈钢防锈配件，降低云台山高湿、多雨环境下的锈蚀风险。

阻燃与易维护

篷布采用3D钻纹PVC面料，并进行抗霉变处理，既耐磨耐折、防刺穿，又适应山林环境中湿度大、雨水多的使用条件。面料双面具有自洁涂层，具备抗污易清洁特性，落叶和灰尘经过雨水冲刷后更易清理，能够减少景区后期保洁维护压力。同时面料为欧标B1级，遇火不助燃，符合公共场所阻燃要求，为文旅项目的消防安全提供基础保障。

四、控制方式：分组电控与模块化折叠

仅做到全覆盖遮阳还不够。山区天气多变，遇到阴天或多云凉爽时，全封闭遮挡反而容易让人觉得压抑气闷。

为此，项目设计了分组电控与模块化可折叠系统。18套天幕被划分为多个独立控制单元，支持集中总控与现场遥控：烈日来临时整体展开，为回型通道提供连续遮阳；遇到降雨时展开形成挡雨防护；天气转凉或多云时整体收拢，让通道恢复通风与采光；如果只有局部区域受到日晒，也可以按分组进行微调。

电机采用工业级防水防尘配置，适合景区户外环境下的高频反复开合。系统还可根据景区管理需求外接风雨感应装置，在刮风、下雨等天气变化时辅助自动控制，减少工作人员反复前往现场操作的管理负担。

五、项目成果

改造完成后，排队通道从“晴天暴晒、雨天挨淋”的过渡区域，变成了可以停留的接待空间。

全天候可用：遮阳与挡雨在同一套系统上完成，晴雨两种状态可快速切换，通道不再因天气中断使用。

通行尺度未受影响：轨道与主梁不落地，原有护栏、座椅与排队动线全部保留，改造没有牺牲游客的通行空间。

运维压力下降：面料的自洁与抗霉变特性减少了保洁频次，不锈钢五金降低了高湿环境下的锈蚀维护成本。

耐候表现经实际运行验证：自投用以来，系统已历经多次夏季强对流暴雨，主体结构与面料均未出现渗漏与形变。

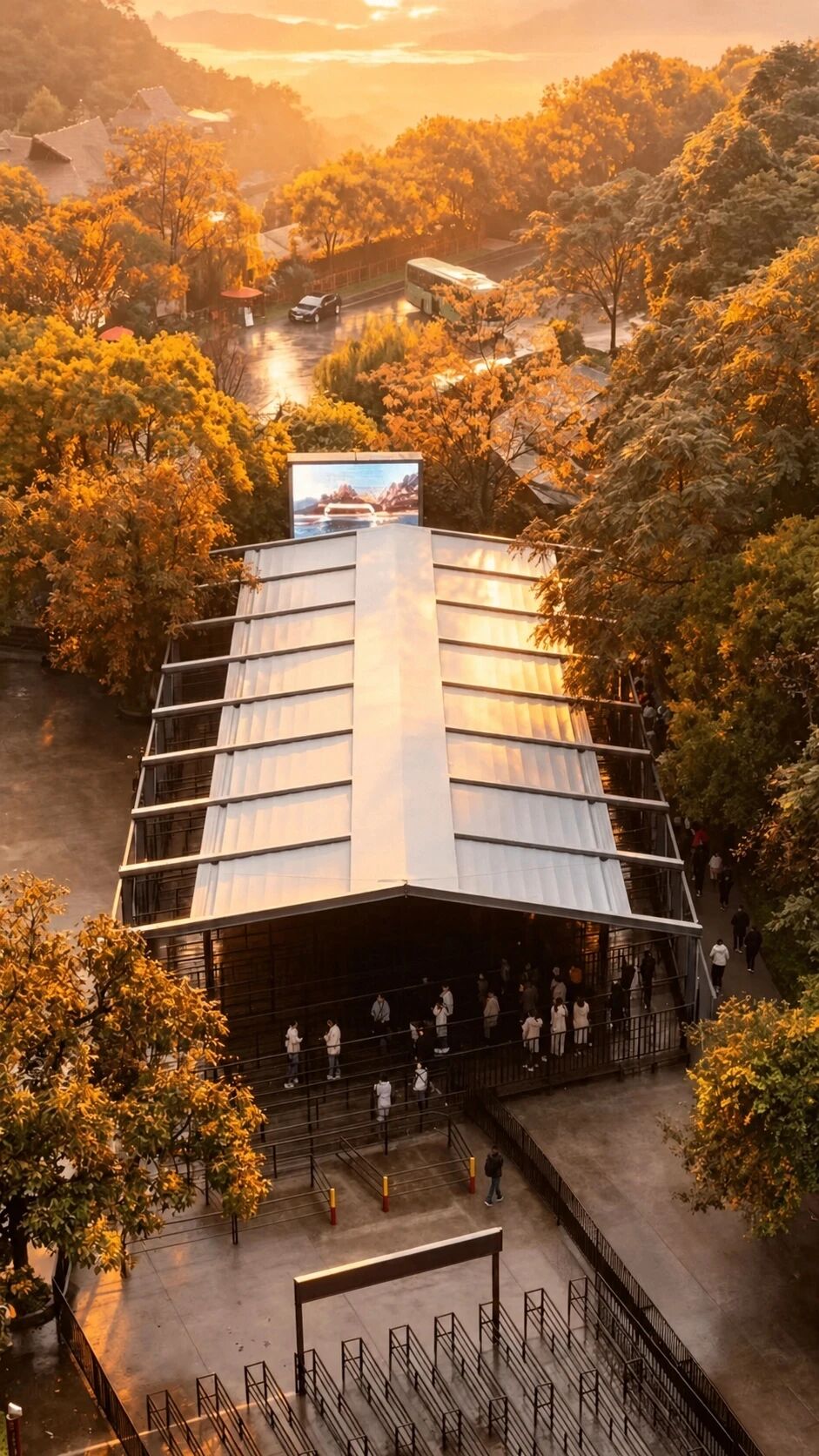

投用之后，半开半合成为通道里常见的使用状态：一半留出天空透光观景，一半遮挡余晖。一个原本单纯用于通行分流的过渡区域，承担起了停留与休憩的功能。

这套做法的核心不是某个单品的性能，而是“在既有结构上加装”的改造思路，因此可复制的场景比景区排队通道更广。

适用条件：现场已有可承载的钢结构或混凝土梁柱，且不宜大拆大建；场地需要在不压缩通行尺度的前提下获得顶部遮蔽；使用方希望设施能按天气和人流灵活开合。

典型场景：景区步道与排队区、文旅街区、商业外摆、酒店与会所露台、民宿庭院、商业楼顶。

设计前建议先确认三件事：原有结构的承载能力与固定条件；场地排水走向与既有排水口位置；使用高峰时的通行净高要求。这三项确认清楚，方案深化与工期安排才有依据——老建筑改造，承重与净高通常比造型更早决定方案边界。
